複雑形状複合材部品の自動積層を可能にするFPP技術～高圧容器（水素タンク）の軽量化・コスト削減に貢献

技術分類：

[ 成形 ]

取扱商品：

[ 装置・設備 ]

キーワード：

[ ＣＦＲＰ ] [ FPP ] [ GFRP ] [ SDGs ] [ カーボンフリー ] [ コスト削減 ] [ タンク ] [ ファイバーパッチプレイスメント ] [ ファイバーパッチプレースメント ] [ 人工削減 ] [ 圧力容器 ] [ 水素 ] [ 省材料 ] [ 脱炭素 ] [ 自動積層 ] [ 複合材 ] [ 軽量化 ]

提案技術のポイント

効果

従来技術

　複合材を用いた複雑形状部品における従来の複合材積層工程では、裁断機によりCFRP等のシートを各プライ毎に切り出し、レーザープロジェクターやマイラーなどのテンプレートに合わせて1枚ずつ人の手で積層しており、それぞれの工程で付帯設備の購入やプログラム作成にコストと時間を費やしていた。
　また、連続繊維を用いた従来の疑似等方性積層では、荷重のかかる方向に対して繊維を適切に沿わせることが困難であり、繊維の持つ強度を十分活かし切れなかった。強度を達成する為にはプライ数を増やす必要があり、結果として部品の重量や材料費の増加につながっていた。

新技術

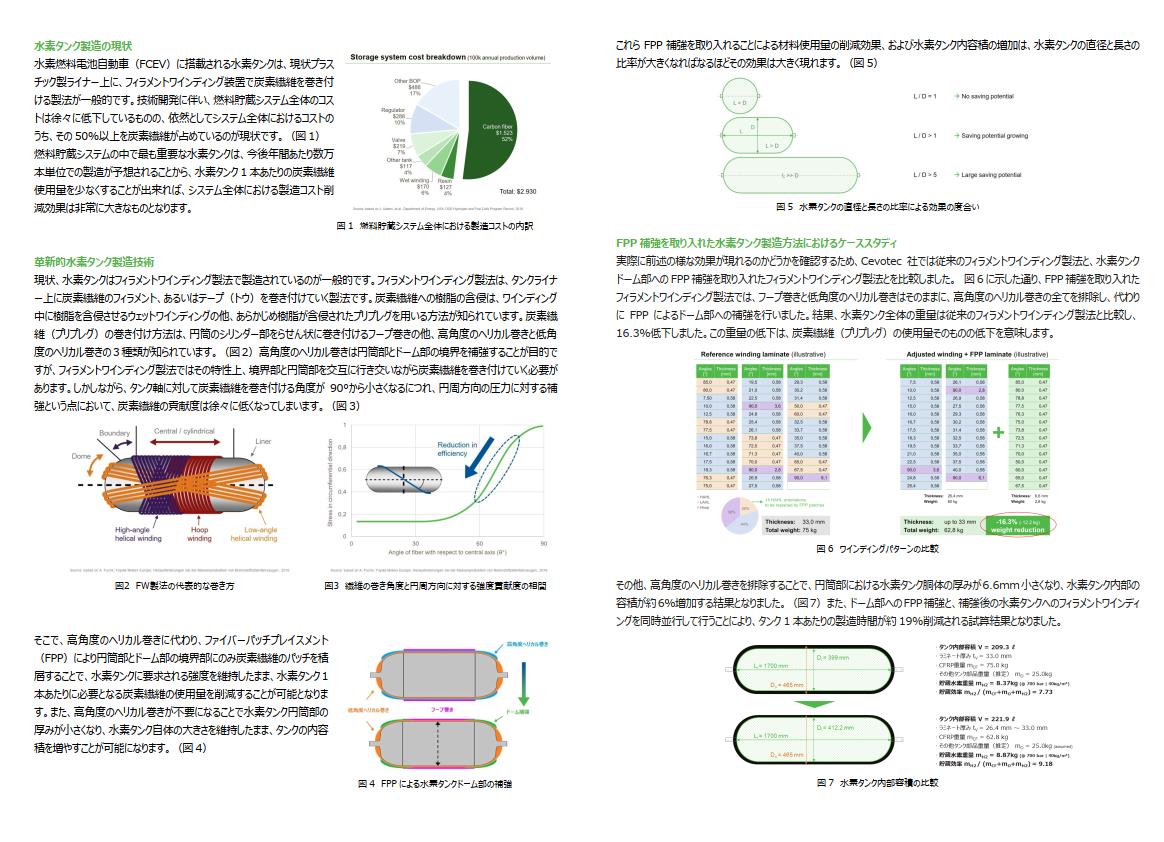

FPP（Fiber Patch Placement）製造法では部品形状に合わせ、ロール状の複合材料から定型パッチを自動で切り出し、一般的な産業用ロボット等を用いて成形型（タンクライナー等を含）上に自動で積層を行う。繊維を荷重方向に沿わせて配置することが可能なため、要求される強度を維持しつつ部品の軽量化も実現可能。

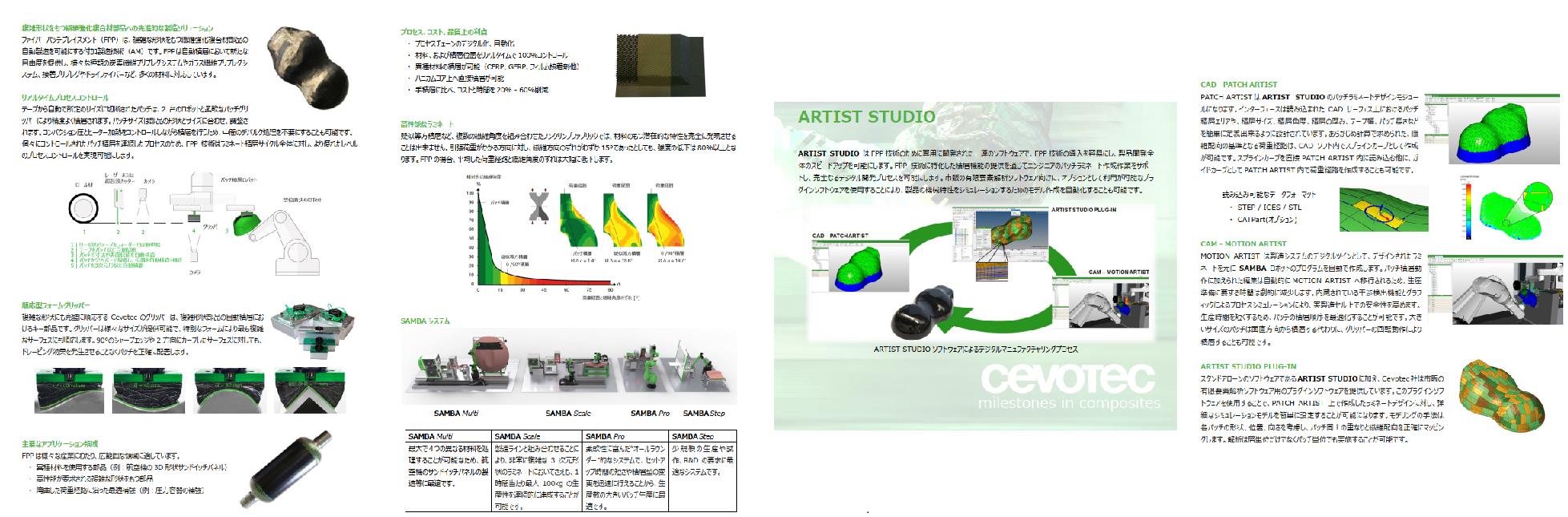

　パッチのレイアウトは自社開発したソフトウェア（Artist Studio）に成形型図面と荷重方向を示すカーブを読み込み、設定に基づき自動計算を行う。マシンシミュレーションソフトウェアで干渉チェック、干渉回避動作の追加が可能。

技術の動画

技術の展開・連携

開発進度

製品化完了（納入実績有り）

知的財産権

有り

共同研究者（役割）

Cevotec GmbH　（開発メーカー）

活用例

航空機部品、水素タンク、義肢装具、スポーツ用品、自動車フレームの補強など

技術課題・制約

熱可塑材への対応が今後の開発課題

必要な連携先

CFRP部品製造企業、製造技術の研究機関
