『超音波カッターを利用した熱可塑性CFRPの切断加工』

株式会社ソノテック

超音波カッターを利用した熱可塑性CFRPの切断加工

技術分類：: [ 二次加工 ]
取扱商品：: [ 装置・設備 ] [ 製品・加工品 ]
キーワード：: [ カーボンプリプレグ ] [ 二次加工 ] [ 刃物 ] [ 切断 ] [ 熱可塑性CFRP ] [ 超音波カッター ]

提案技術のポイント

CFRPの切断にはレーザーやウォータジェット等の大型設備を使用するのに対し，弊社では比較的簡易な加工の切断ツールとして超音波カッターの提案をしたいと思います．成形後の熱可塑性CFRP部品の不要部分の切断に超音波カッターを使用することで，環境に優しく（切り屑がほぼ発生しない）早く，手軽に切断することができます．
また，ツールをロボットハンドに装着することにより3次元的な切断も可能です．

効果

【手動機】
　・試作段階の加工が容易
【自動機】
　・設備化した時のコスト等の削減

新技術

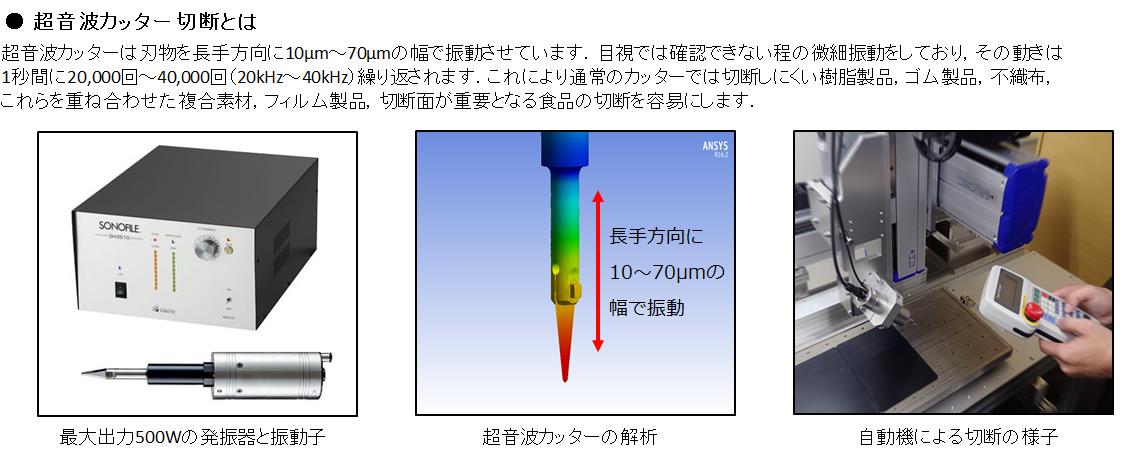

・最大出力500Wの強力超音波カッター

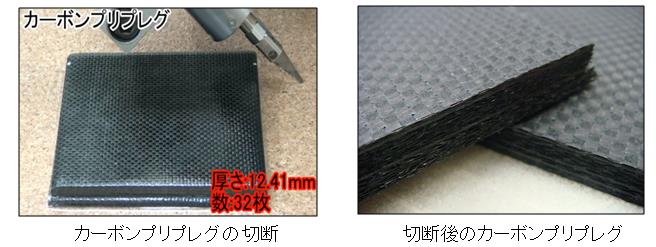

・カーボンプリプレグは厚さ12.41mmの切断が可能
・熱可塑性CFRPは厚さ1～2mm程度であれば超音波カッターで切断が可能

技術の動画

技術の展開・連携

開発進度	製品化完了（納入実績有り）
知的財産権	有り
共同研究者（役割）	自社技術
活用例	・自動車の内装，外装・航空機の部材
技術課題・制約	【ビジネスプラン】　今後は刃物寿命のさらなる向上および熱可塑性CFRPの切断が現状よりも容易となる試作刃の開発
必要な連携先	素材メーカー，素材卸商社，治具製作メーカー
技術のWEBサイト	https://www.sonotec.com/material/carbon.html

開発進度: 製品化完了（納入実績有り）
知的財産権: 有り
共同研究者（役割）: 自社技術
活用例: ・自動車の内装，外装
・航空機の部材
技術課題・制約: 【ビジネスプラン】
　今後は刃物寿命のさらなる向上および熱可塑性CFRPの切断が現状よりも容易となる試作刃の開発
必要な連携先: 素材メーカー，素材卸商社，治具製作メーカー
技術のWEBサイト: https://www.sonotec.com/material/carbon.html

シーズの問合せ先

部署・担当者	営業技術部・樽谷，大野
住所	〒213-0013 神奈川県川崎市高津区新作3丁目28番地19号
連絡先	TEL:044-877-8311 FAX:044-877-8312 お問い合わせフォーム

部署・担当者: 営業技術部・樽谷，大野
住所: 〒213-0013 神奈川県川崎市高津区新作3丁目28番地19号
連絡先: TEL:044-877-8311
FAX:044-877-8312
お問い合わせフォーム

企業・機関概要

所在地	〒213-0013 神奈川県川崎市高津区新作3丁目28番地19号
連絡先	TEL:044-877-8311 FAX:044-877-8312
資本金・従業員数等	1,000万円・25人
生産品目	超音波加工機
主要取引先	国内外自動車メーカー，航空機製造メーカー，研究・開発機関
海外拠点	販売代理店（アメリカ，ドイツ，中国，台湾，韓国）
認証取得
企業・機関のWEBサイト	https://www.sonotec.com/

所在地: 〒213-0013 神奈川県川崎市高津区新作3丁目28番地19号
連絡先: TEL:044-877-8311
FAX:044-877-8312
資本金・従業員数等: 1,000万円・25人
生産品目: 超音波加工機
主要取引先: 国内外自動車メーカー，航空機製造メーカー，研究・開発機関
海外拠点: 販売代理店（アメリカ，ドイツ，中国，台湾，韓国）
認証取得
企業・機関のWEBサイト: https://www.sonotec.com/
