クリスタルダイヤコートによるＣＦＲＰ穴加工用ドリルの長寿命化

お問い合わせ

技術分類：: [ 二次加工 ]
取扱商品：: [ 治工具 ]
キーワード：: [ ＣＦＲＰ穴加工 ] [ デラミネーション抑制 ] [ 工具寿命向上 ]

提案技術のポイント

・強度が高く、相手攻撃性の高い炭素複合繊維（CFRP）の切削加工において、従来のダイヤモンドコーティングに対し、結晶性を高め耐摩耗性を向上させたクリスタルダイヤコートの採用により、工具寿命を大幅に向上

効果

工具寿命（従来品の2倍以上）
切り残し・デラミネーション抑制

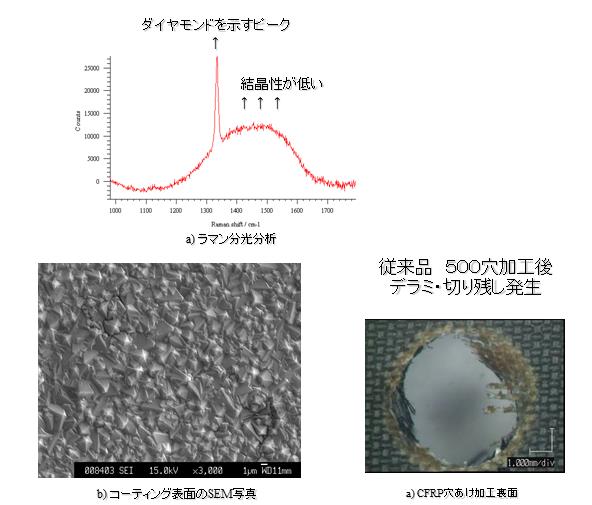

従来技術

【ドリルへの適用例】
　ＣＦＲＰ（炭素繊維強化樹脂）加工の問題点

　ＣＦＲＰ＝Ｃａｒｂｏｎ　Ｆｉｂｅｒ　Ｒｅｉｎｆｏｒｃｅｄ　Ｐｌａｓｔｉｃｓ　
　　　　　　炭素繊維の織物を重ね、樹脂で固めた新素材

　１）摩耗が早い
　　・固い炭素繊維：６，０００～８，０００ＨＶ　⇒　従来のダイヤモンドコーティングでは摩耗の進行が早く、短寿命
　２）層間剥離（デラミネーション）、切り残しが出やすい
　　・切れ味が悪いと積層された炭素繊維が切断されずに層間での剥離、または切り残しが発生し、品質不良となる
　３）熱に弱い
　　・樹脂の耐熱温度は約２００℃：加工熱を上げられない　⇒　低抵抗で切れ味に優れたシャープな切れ刃が必要

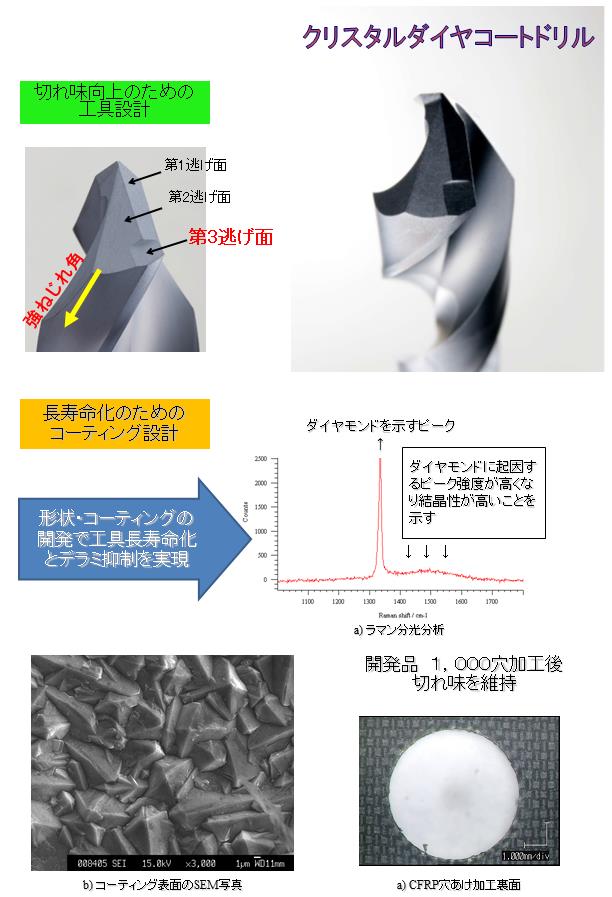

新技術

技術の展開・連携

開発進度	製品化完了（納入実績有り）
知的財産権	有り
共同研究者（役割）	日本工業大学（コーティング膜の性能評価）
活用例	航空機のＣＦＲＰを使用した機体部品
技術課題・制約	・工具形状はユーザー毎の加工、要求精度にあった形状も検討可能・ダイヤモンドコーティング工具の除膜・再研削・再コート技術が確立されれば、ユーザーコストダウンにさらに貢献できる見込み
必要な連携先
技術のWEBサイト	http://www.nachi-fujikoshi.co.jp/tool/drill/crystal-dia_a.htm

開発進度: 製品化完了（納入実績有り）
知的財産権: 有り
共同研究者（役割）: 日本工業大学（コーティング膜の性能評価）
活用例: 航空機のＣＦＲＰを使用した機体部品
技術課題・制約: ・工具形状はユーザー毎の加工、要求精度にあった形状も検討可能
・ダイヤモンドコーティング工具の除膜・再研削・再コート技術が確立されれば、ユーザーコストダウンにさらに貢献できる見込み
必要な連携先
技術のWEBサイト: http://www.nachi-fujikoshi.co.jp/tool/drill/crystal-dia_a.htm
