『クリスタルダイヤコートファイバーミルによるCFRPの高品位・長寿命加工』

技術WEBページ企業・機関WEBページ印刷

株式会社不二越

クリスタルダイヤコートファイバーミルによるCFRPの高品位・長寿命加工

お問い合わせ

技術分類：: [ 二次加工 ]
取扱商品：: [ 治工具 ]
キーワード：: [ ＣＦＲＰ加工 ] [ 切り残り・むしれ抑制 ] [ 工具寿命向上 ]

提案技術のポイント

・工具摩耗を著しく進行させる炭素繊維強化樹脂（CFRP）の切削加工において、結晶性を高めて耐摩耗性を向上させたクリスタルダイヤコートの採用により、工具寿命を大幅に向上

効果

工具寿命（汎用工具の2倍以上）
切り残り・むしれ抑制

従来技術

【エンドミルへの適用例】
　ＣＦＲＰ（炭素繊維強化樹脂）加工の問題点

　ＣＦＲＰ＝Ｃａｒｂｏｎ　Ｆｉｂｅｒ　Ｒｅｉｎｆｏｒｃｅｄ　Ｐｌａｓｔｉｃｓ　
　炭素繊維の織物を重ね、樹脂で固めた新素材

　１）摩耗が早い
　　・硬い炭素繊維：６，０００～８，０００ＨＶ　⇒　一般的な超硬工具では摩耗の進行が早く、短寿命

　２）層間剥離（デラミネーション）、切り残しが出やすい
　　・切れ味が悪いと積層された炭素繊維が切断されずに層間での剥離、または切り残りが発生し、品質不良となる

　３）熱に弱い
　　・樹脂の耐熱温度は約２００℃であり、加工熱を抑える必要がある　⇒　低抵抗で切れ味に優れた切れ刃が必要

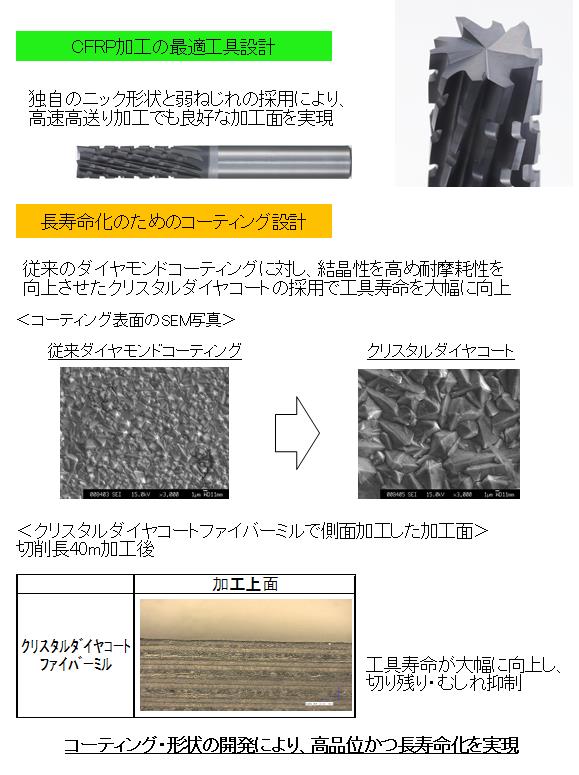

新技術

技術の展開・連携

開発進度	製品化完了（納入実績有り）
知的財産権	無し
共同研究者（役割）	日本工業大学（コーティング膜の性能評価）
活用例	航空機のＣＦＲＰを使用した機体部品
技術課題・制約	工具形状は、ユーザー毎の加工、要求精度に合わせて検討可能
必要な連携先
技術のWEBサイト	http://www.nachi-fujikoshi.co.jp/tool/drill/crystal-dia_a.htm

開発進度: 製品化完了（納入実績有り）
知的財産権: 無し
共同研究者（役割）: 日本工業大学（コーティング膜の性能評価）
活用例: 航空機のＣＦＲＰを使用した機体部品
技術課題・制約: 工具形状は、ユーザー毎の加工、要求精度に合わせて検討可能
必要な連携先
技術のWEBサイト: http://www.nachi-fujikoshi.co.jp/tool/drill/crystal-dia_a.htm
