日本エフイー･アイ株式会社（サーモフィッシャーサイエンティフィックジャパングループ）
X線CT画像を用いた画像処理解析ソフトウェアAvizo による繊維強化プラスチック[FR(T)P]の内部繊維構造解析
- 技術分類：
- [ 製品設計 ] [ 検査・分析 ]
- 取扱商品：
- [ 装置・設備 ]
- キーワード：
- [ X線CT、画像処理、FRP内部繊維構造解析、繊維配向、繊維長、繊維径、FRP成型プロセスシミュレーションの最適化、画像処理における機械学習 ]
提案技術のポイント
・ 従来の解析ソフトでは算出が難しいFR(T)P内部の単繊維毎の繊維長/径が得られることにより、FR(T)Pの成型シュミレーションや成型プロセ
スの改善に寄与できる。
・ 繊維配向や繊維長等の繊維構造情報を取得可能
・ セグメンテーション法等と比べより高精度に繊維情報を算出可能
=> クロス繊維、近接繊維、低コントラスト像でも解析可能
・
スの改善に寄与できる。
・ 繊維配向や繊維長等の繊維構造情報を取得可能
・ セグメンテーション法等と比べより高精度に繊維情報を算出可能
=> クロス繊維、近接繊維、低コントラスト像でも解析可能
・
効果
・FRP成型加工シュミレーションの精度向上
・FRP成型加工プロセスの改善
・FRP成型加工結果の把握
・FRP短繊維射出成型時の繊維長さ分布解析
・FRP成型加工プロセスの改善
・FRP成型加工結果の把握
・FRP短繊維射出成型時の繊維長さ分布解析
従来技術
・セグメンテーション
=> 単繊維の検出が困難
=> 単繊維毎の繊維長や繊維配向等の解析が困難
=> 画像の輝度値を検出するため、低コントラスト画像からの検出が困難
=> クロス繊維や近接繊維の分離が困難
=> 単繊維の検出が困難
=> 単繊維毎の繊維長や繊維配向等の解析が困難
=> 画像の輝度値を検出するため、低コントラスト画像からの検出が困難
=> クロス繊維や近接繊維の分離が困難

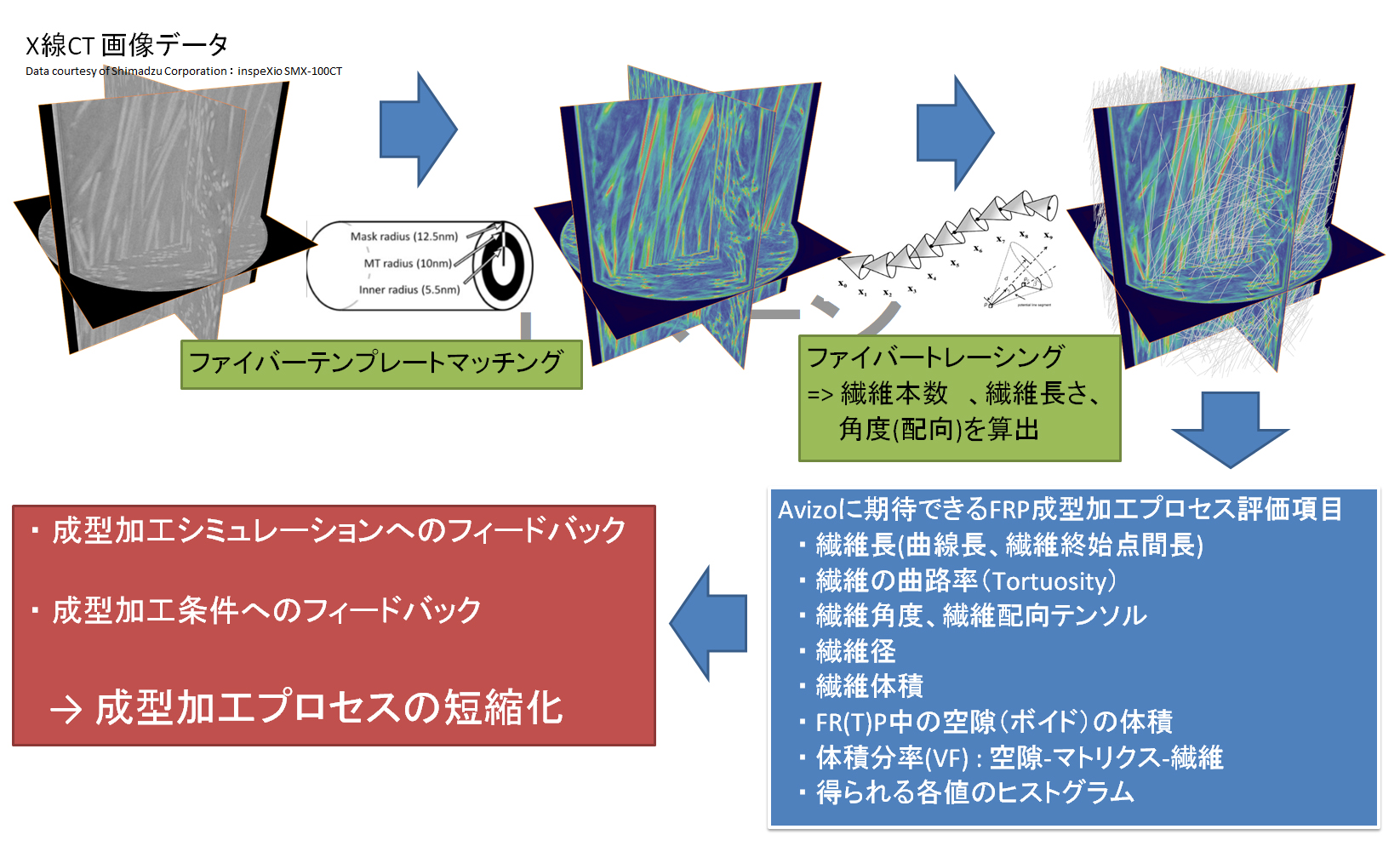

新技術
技術の動画
技術の展開・連携
- 開発進度
-
製品化完了（納入実績有り）
- 共同研究者（役割）
- ー
- 活用例
- FR(T)P短繊維成型プロセス （自動車、スポーツ用品、圧力容器、航空機、風力発電翼、汎用製品向け等）
- 技術課題・制約
- ・FR(T)P素材の有限要素法解析への応用
・大容量データの取り扱いに対応しうる為の演算処理速度の改善
- 必要な連携先
- ・FR(T)P成型加工施設を有する企業及び研究機関
・成型シミュレーションソフトの開発企業及び研究機関
・FR(T)P全般の開発企業及び研究機関
- 技術のWEBサイト
- https://www.thermofisher.com/us/en/home/industrial/electron-microscopy/electron-microscopy-instruments-workflow-solutions/3d-visualization-analysis-software/avizo-materials-science.html
シーズの問合せ先
- 部署・担当者
- MSD・速水 信弘
- 住所
- 〒140-0002 東京都 品川区東品川4-12-2 品川シーサイドウエストタワー１F
- 連絡先
-
TEL:03-3740-0970(内線3番)
FAX:03-3740-0975
お問い合わせフォーム
企業・機関概要
- 所在地
- 〒140-0002 東京都品川区東品川4-12-2 品川シーサイドウエストタワー１F
- 連絡先
-
TEL:03-3740-0970
- 資本金・従業員数等
- 4億5,000万円・100人
- 生産品目
- 3次元可視化解析ソフトウェア
- 主要取引先
- ー
- 海外拠点
- 欧州、米国、アジア等
- 認証取得
- ISO9001:2008, ISO14001:2004
- 企業・機関のWEBサイト
- https://www.thermofisher.com/jp/ja/home/electron-microscopy/products/software-em-3d-vis/3d-visualization-analysis-software.html
更新日：2021年12月13日
